안녕하세요 데브구일입니다 :D
저번에 SMT 작업을 마쳤지요!
이번에 케이스를 제작해보려고합니다!
케이스 설계는 AutoDesk Fusion 무료버전을 사용했습니다!
아 그리고 케이스 설계하다보니 제작 PCB 수치를 잘못입력한게 있었더라구요 ㅠ
이 부분은 전에 포스팅에서 전부 수정해서 올려놨습니다!

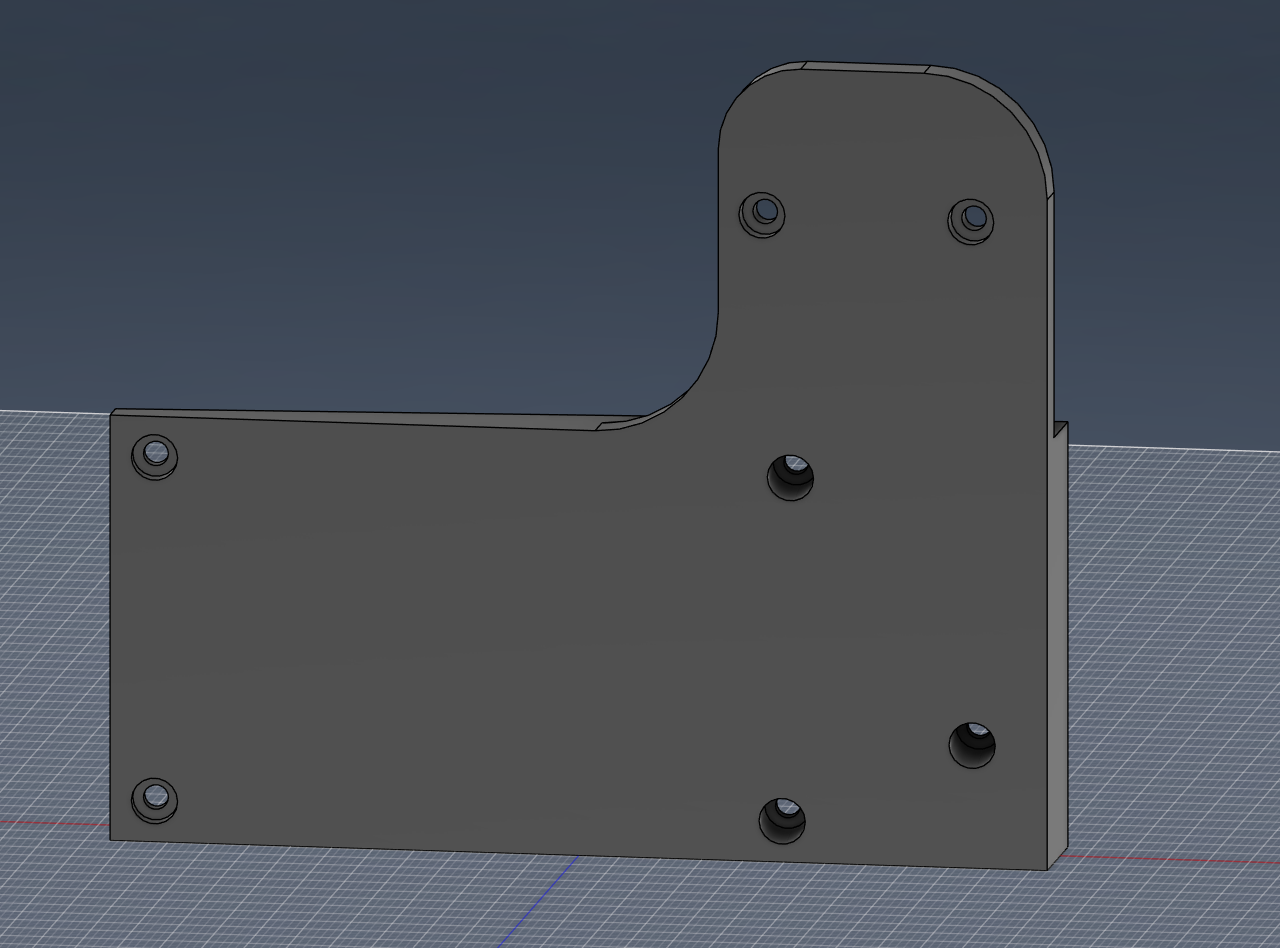

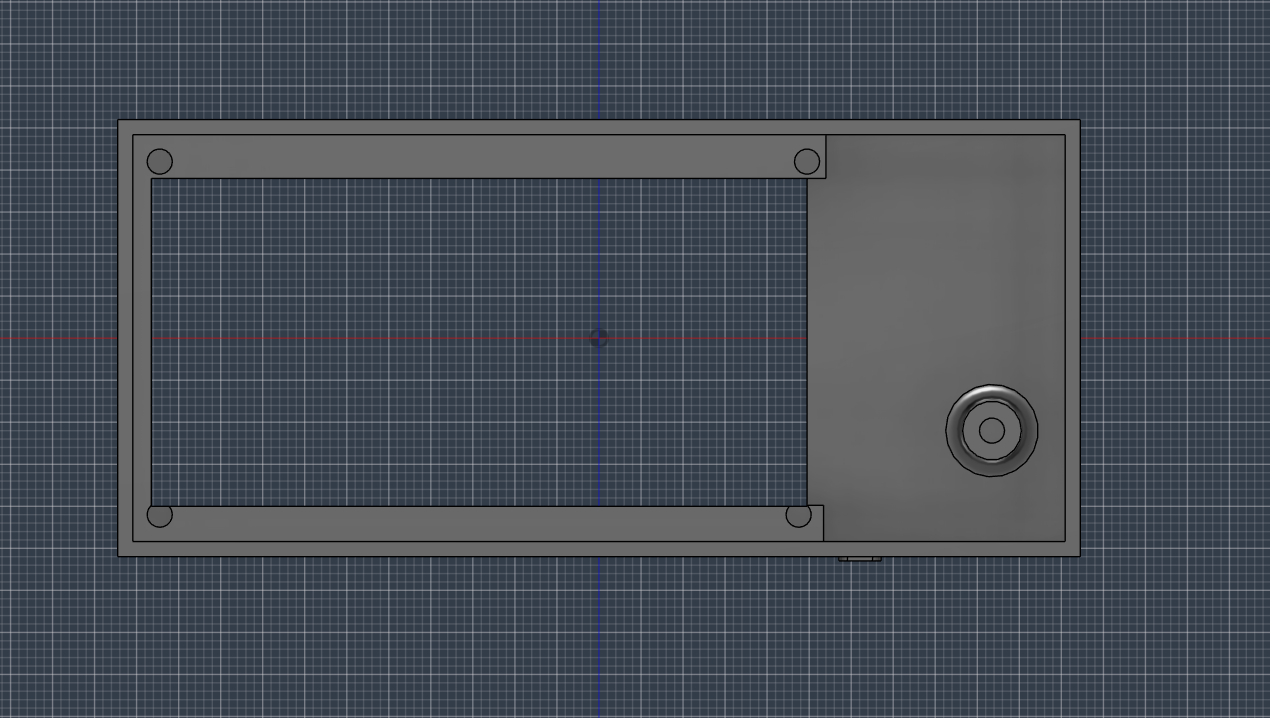

먼저 하판입니다! 파츠를 나눠서 제작했어요!
하판은 먼 패드가 올라가는 부분에 약간의 경사를 줬어요!
인체 공학 어쩌구... 하는거 따라해본다고 대충 각도를 줬습니다만
확인해보니까 5.5도 더군요 ㅋㅋㅋ
효과가 있을지는 모르겠습니다
그래도 나름 여러번 뽑아보면서 이게 좋을거같은데!? 하면서 제작했어요 ㅋㅋㅋ
그리고 스위치가 들어가는 부분에 아래쪽은 핀이 조금씩 튀어나오기 때문에 빈 공간을 살짝 줬어요!
우측에 있는 공간은 MCU랑 USB 부분입니다!
그리고 아래쪽에 보시면 낮은 공간이 하나 있는데요!
이 부분은 로터리 엔코더를 설치할 부분이에요!
조금씩 파여있는 부분은 와이어를 연결하려고 파뒀습니다!
아래쪽에는 볼트 머리부분까지 다 들어가도록 설계했어요!
위쪽에서 바라봤을때 고정용 볼트가 보이면... 이상할 거 같아서!
나름대로 설계해봤습니다!
이 부분은 완성하고나서 보여드릴게요!

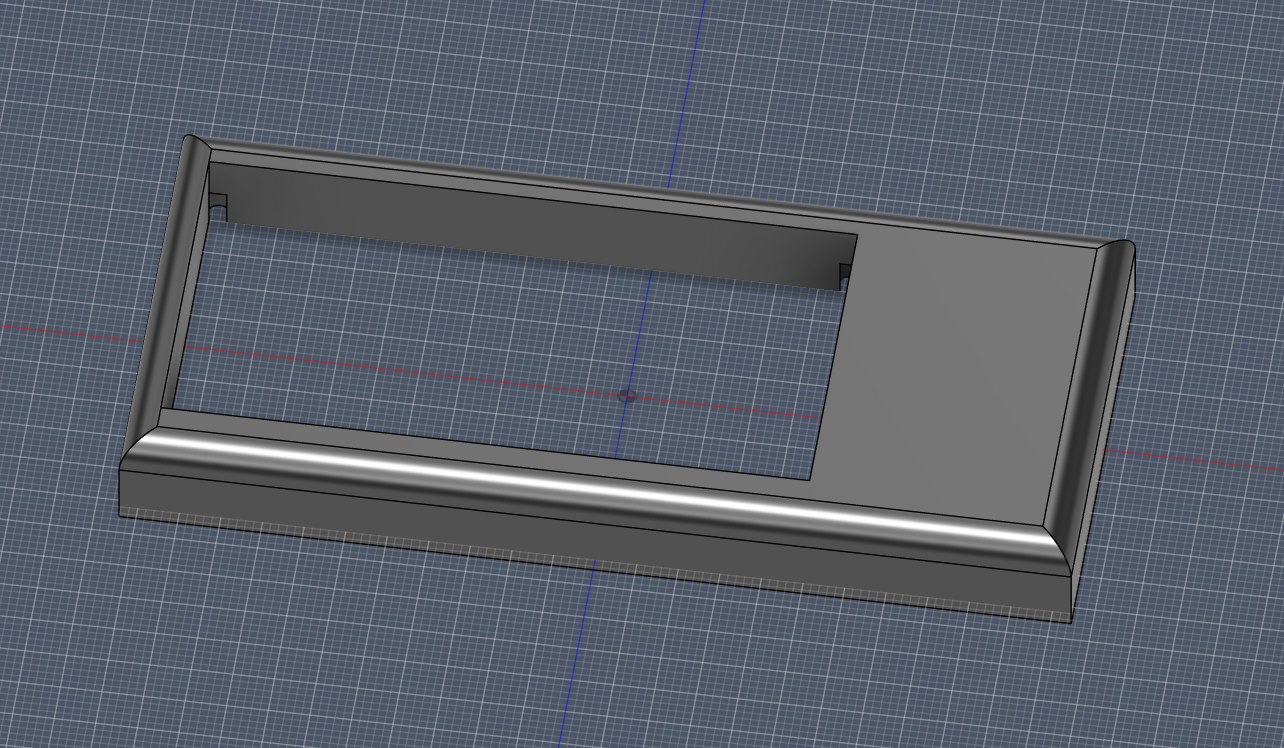

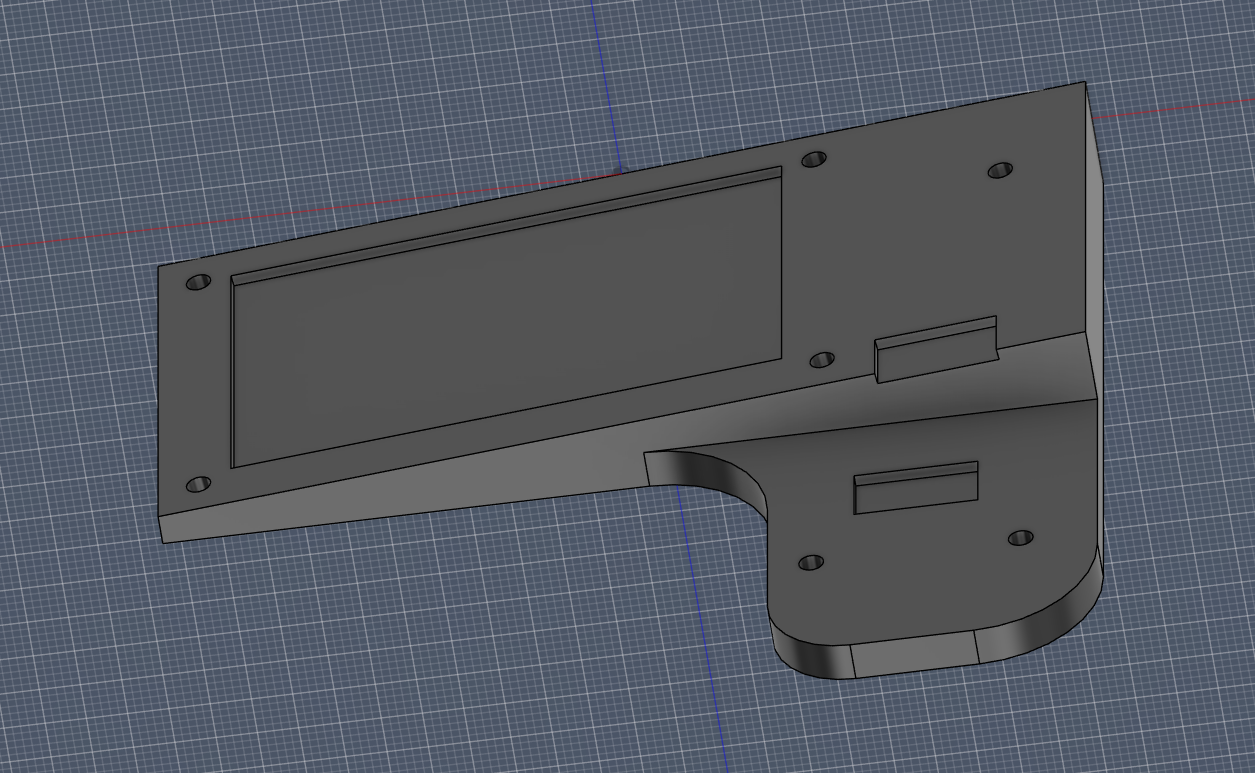

다음은 상판인데요!
상판 부분에서는 키 패드가 밖으로 보이게 하도록 뻥 뚫어놨습니다!
높이는 키의 스위치 부분은 키보드 처럼 스위치가 보이지 않도록!
높이를 지정해줬습니다!
패드 상판은 하판에서 들어오는 볼트가 맞물리도록
홀을 다 뚫어놨습니다!!
그리고 측면에 있는 스위치가 있었죠!
측면 스위치를 노출하기보다는 누르기 편하게 하기위해서

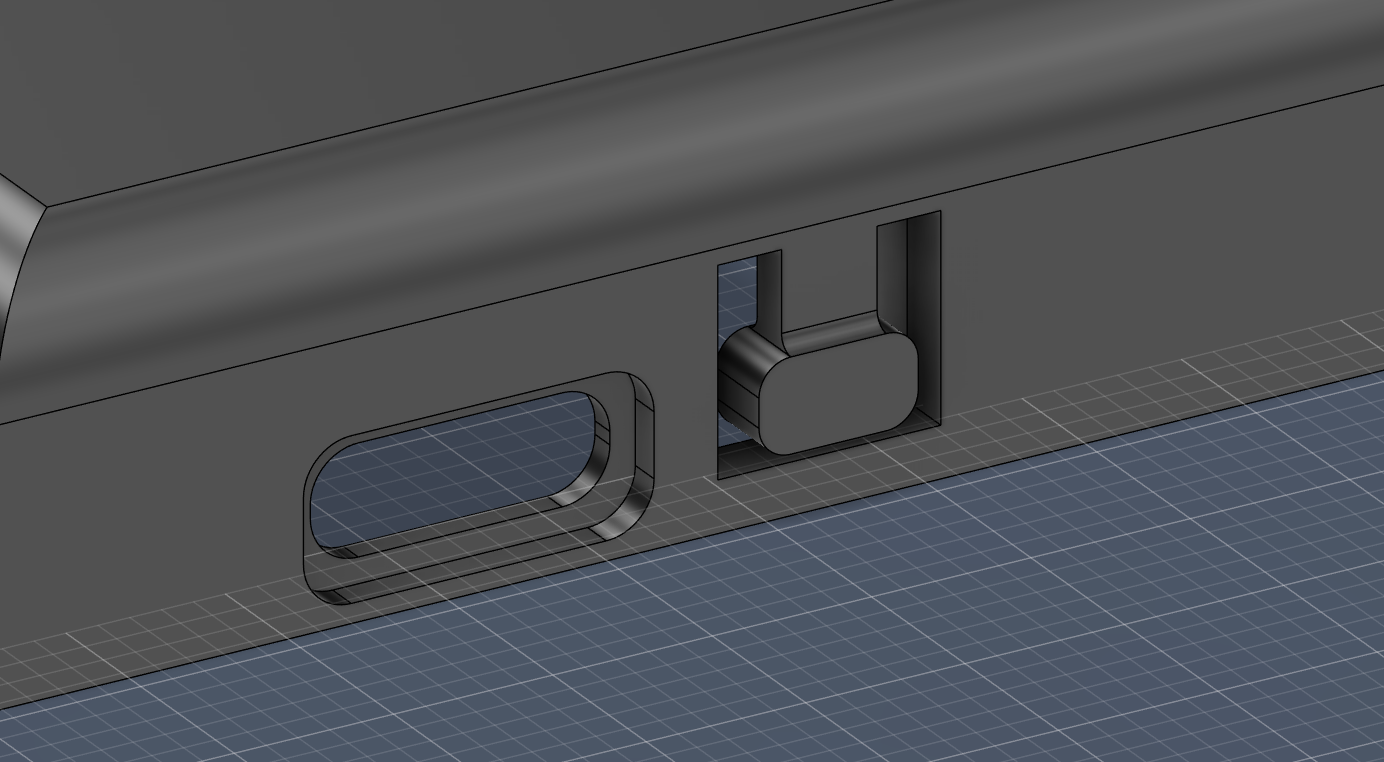

아래처럼 설계를 했어요!
스위치 앞쪽에 살짝 튀어나오게 하였고, 한쪽 면에만 붙어있어서
누르면 안쪽에 스위치가 눌리도록 설계했습니다!
옆에는 USB-C 타입을 꽂을 수 있게 뚫어놨어요!
이 부분은 로터리 엔코더를 감싸줄 상판입니다!
그리고 로터리 엔코더의 손잡이 부분도 같이 설계를 해줬어요!

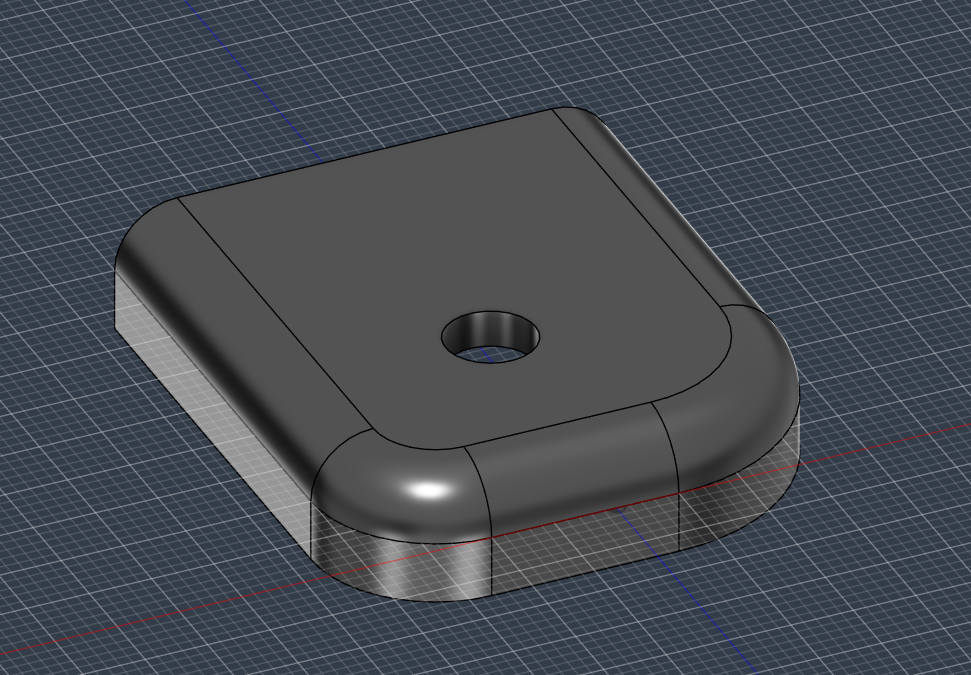

좀 더 큰 손잡이로 바꿔봤습니다!
이렇게 보니 무슨 자전거 벨 처럼 생겼네요 ㅋㅋㅋ
이제 조립전에 먼저 로터리 엔코더를 달아주겠습니다!

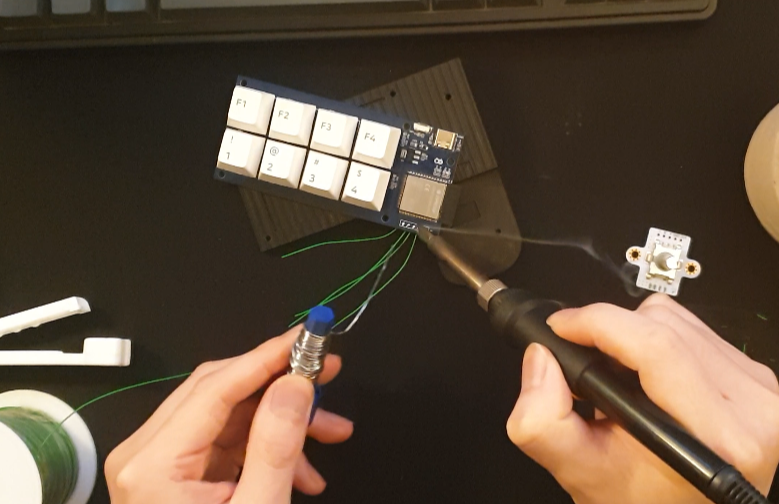

와이어에 납땜해서 연결해줬어요!

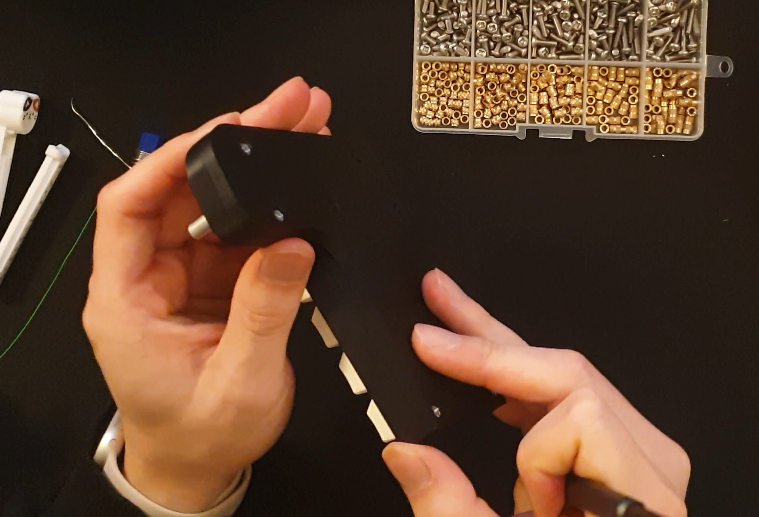

하판에 PCB를 올리고 상판을 결합한다음
하판에 볼트를 끼워주면되는데요!
볼트를 끼우게되면 아래처럼 볼트 머리 부분이 안쪽으로 들어가서
바닥은 평평하게 됩니다!

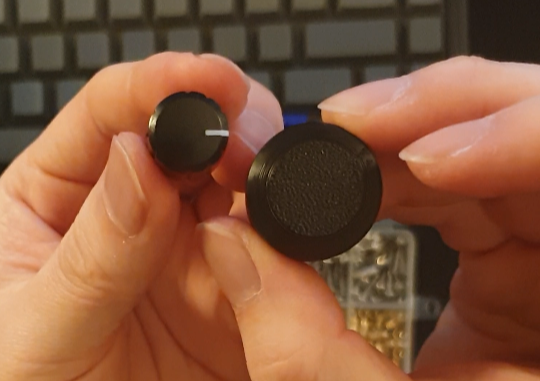

로터리 엔코더 손잡이는 이정도로 커졌습니다!
거의 4배?? 5배? 정도로 커진거 같죠? ㅋㅋ
그리고 이 부분이 스위치 부분인데요!

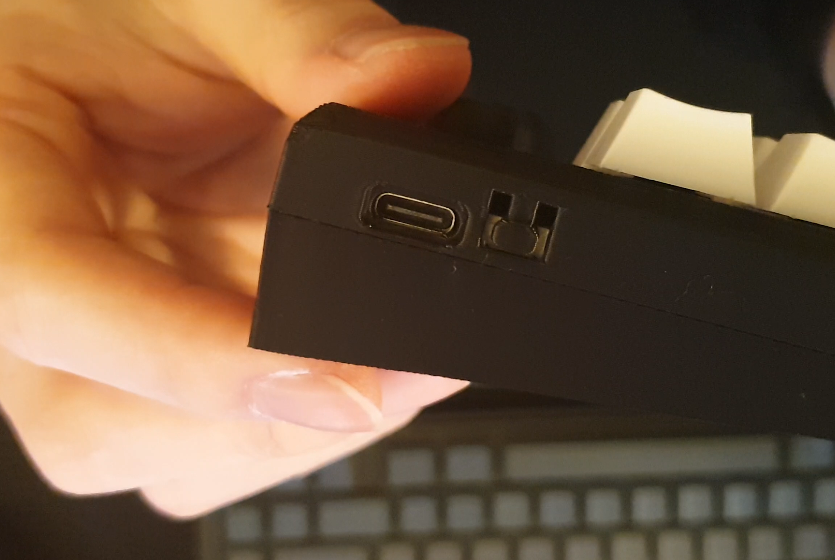

USB도 바로 꽂을 수 있고!
스위치 부분을 누르면 안쪽 스위치가 눌립니다!
이 스위치는 리셋스위치에요!
그렇게 짜잔-

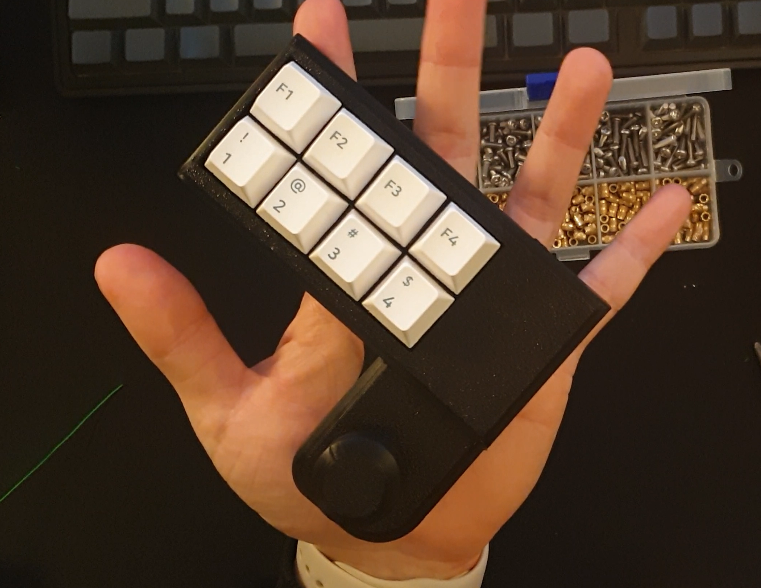

다 조립을 하면 이런 모습이 됩니다! 오예~
다음에는 펌웨어를 하나씩 수정해봐야겠네요!!
엔코더도 달았으니 엔코더 테스트도 해봐야하구요!
물론 여기까지 설계하는 과정에 여러번 설계가 바뀌긴 했습니다 ㅠ

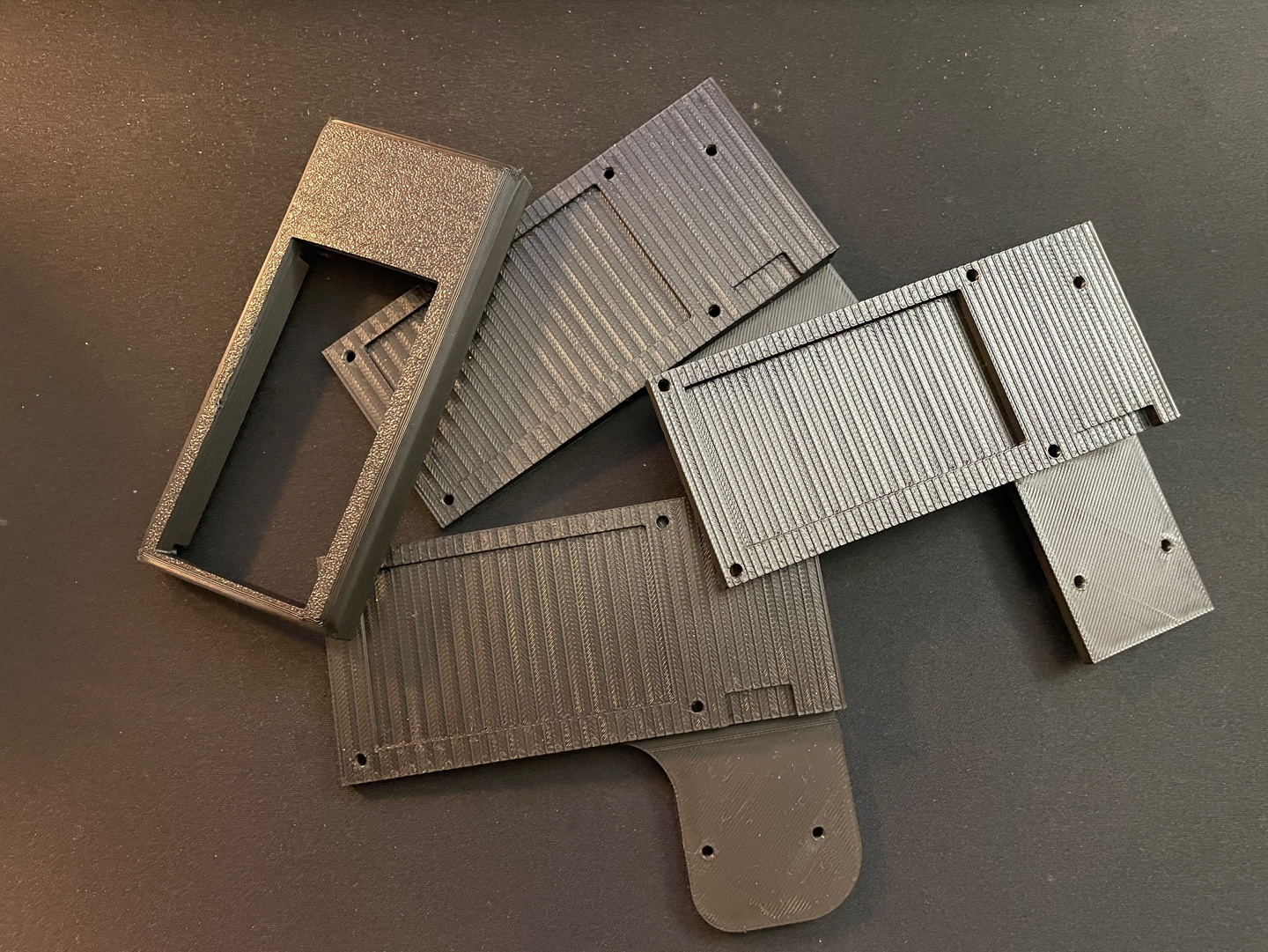

조금씩 변경되어서 버려진 케이스들도 있습니다
잘못뽑힌 부분도 있고 볼트 구멍이 안맞기도 했구요!
그래도 어찌저찌 케이스 제작이 되었네요! ㅎㅎ
다음에 펌웨어를 수정해보도록 하겠습니다!!
그럼 다음 포스팅에 봐요~
그리고 이 포스팅은 PCBWay의 지원을 받아 제작하게 되었다는 점 알려드립니다 :D
PCBWay에 감사드립니다!
