안녕하세요 데브구일입니다 :D

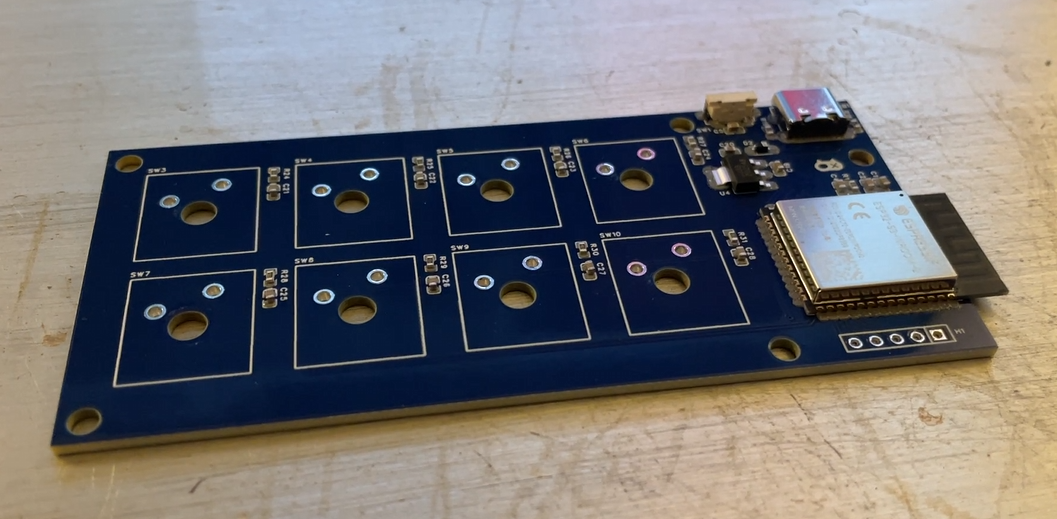

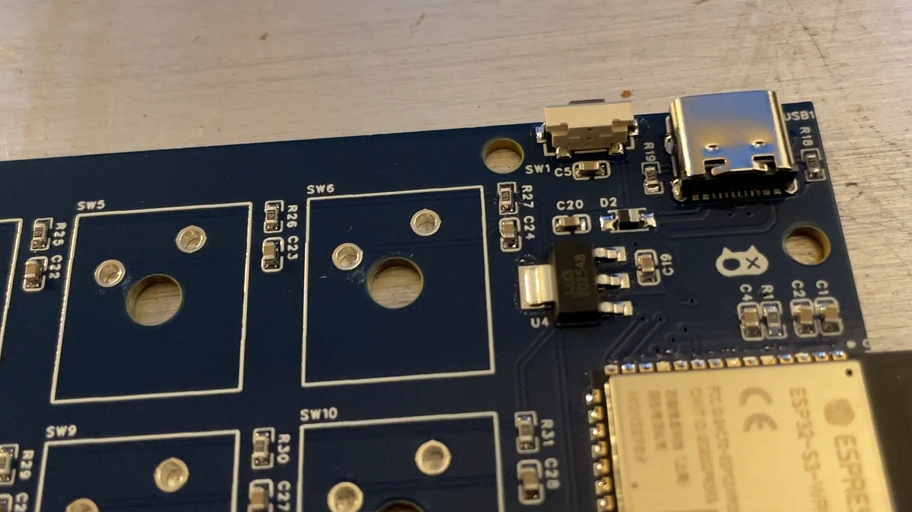

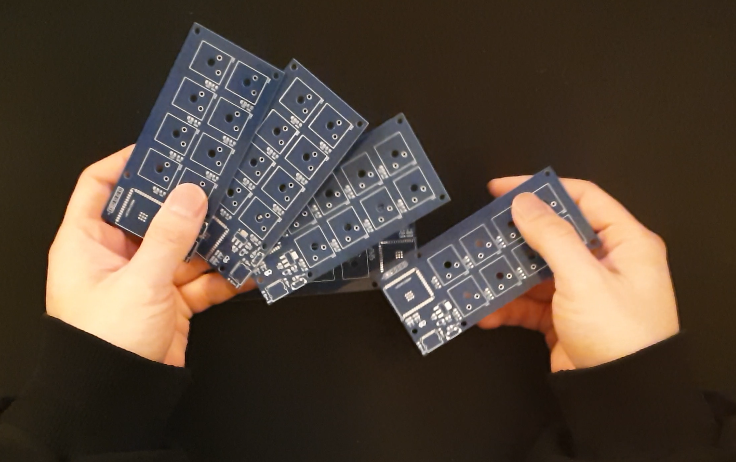

기다리던 PCB가 도착을 했습니다!
대략 저는 2주 정도 조금 안되게 걸린 것 같습니다 :D
우선 작업을 해보도록 하겠습니다!
먼저 PCB를 고정해주어야합니다!
보통 이렇게 손으로 작업하는 경우에 같은 PCB를 이런식으로

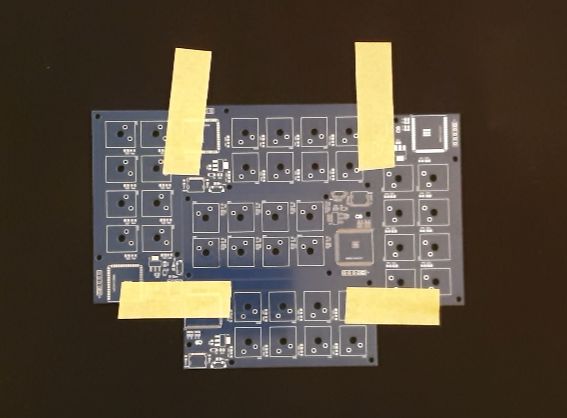

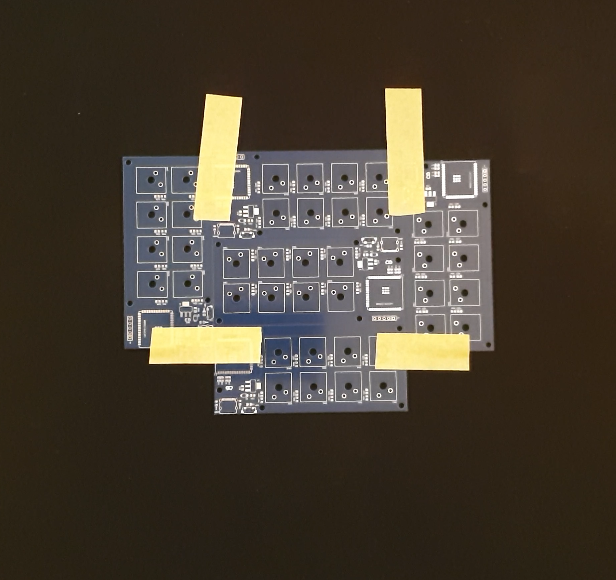

빙~ 둘러서 가운데 PCB가 움직이지 않도록 합니다!!

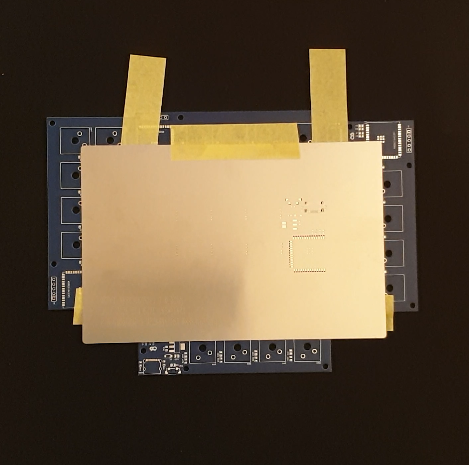

이렇게 고정을 시킨 뒤에 스탠실을 얹어줍니다!
스탠실은 아래 고정된 PCB 패드가 다 보이도록 잘 맞춰주셔야합니다!
이 위로 크림납을 바르기 때문에이예요!
그리고 크림납을 바르고 나면 스탠실은 살며시 들어내야 하기때문에
간단하게 위쪽만 마스킹 테이프로 고정시키는게 나중에 떼어낼때 편해요!
고정이 된 스탠실 위로 크림납을 발라야 하는데요!
크림납을 소량만 사용하신다면 아래와 같은 주사기 형태로된 크림납도 있어요!

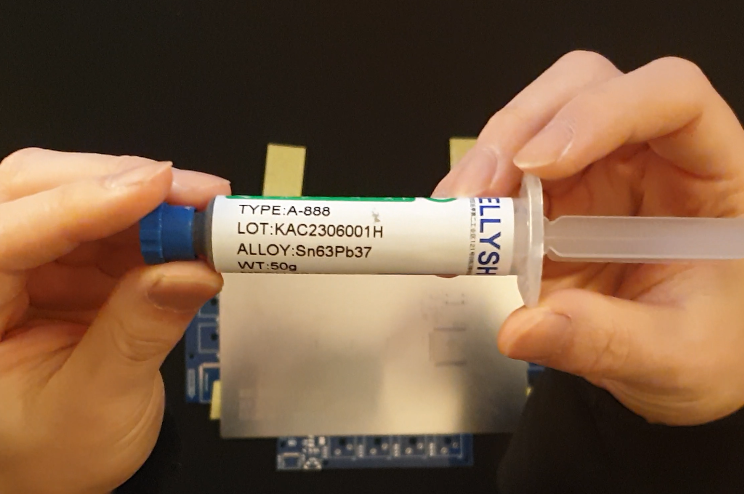

저도 이런 주사기 형태로된 소량만 들어있는 크림납을 사용했어요!
그리고 크림납을 바를때 사용할 헤라 같은게 필요한데요!

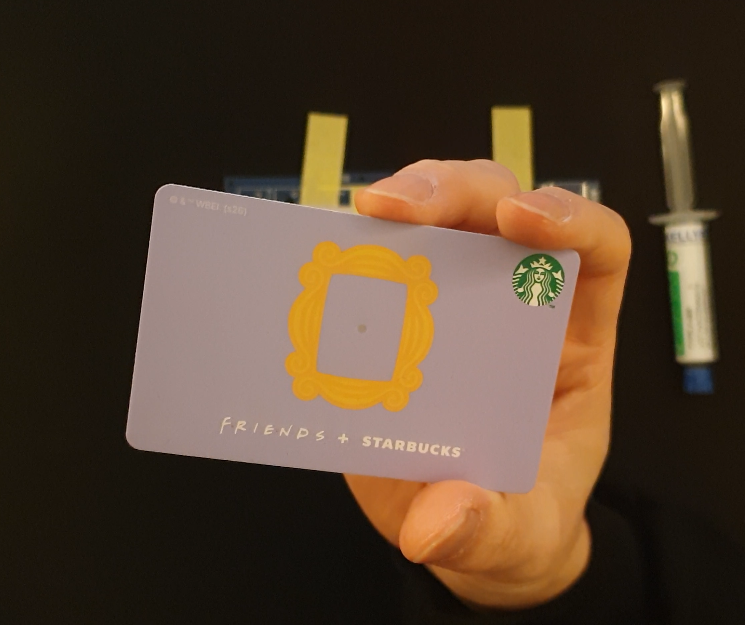

저는 별도의 헤라는 없고 그냥 스타벅스 기프트 카드로 대체했습니다 ㅋㅋㅋ
사용하지 않는 카드가 있다면 활용해보시면 좋아요!
이런 주사기 형태의 크림납은 사용하면 크림을 다시 넣을 수가 없으니
소량만 사용하시면 됩니다! 부족하면 더 짜면되니까!

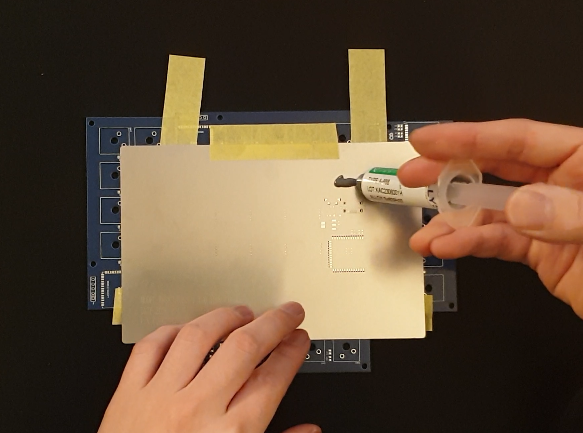

아래 사진처럼 짜내고 나서!

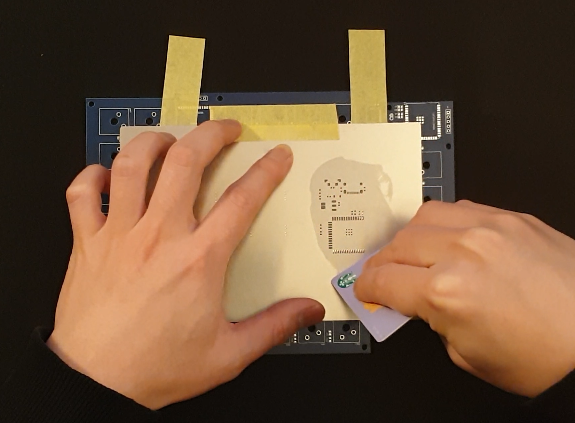

카드를 가지고 잘 펴바르면 됩니다!
작은 팁을 알려드리자면!
바를때는 너무 여러번 펴바르면 좋지 않아요!
되도록 한 두번만 지나가는게 좋습니다!
여러번 지나가면 크림납이 번지더라구요!

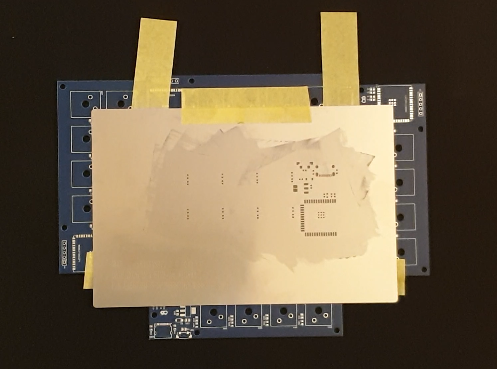

바르게 되면 아래와 같이 크림납이 발릴텐데요!
다 바르고 나서 스탠실을 조심스럽게 떼어내주셔야합니다!
혹여나 잘 못바르셨다면 닦아내고 다시 바르시면 됩니다!
너무 걱정할 필요는 없어요!
이제 여기에 부품을 하나하나 올려주셔야 합니다!
부품은 회로와 아트웍을 참고해서 하나하나 올려주셔야 합니다!
보통 대량 생산을 할때는 공장에서 착착 알아서 올려주겠지만...
여긴 공장이 아니기 때문에 수동으로... 손으로 하나하나 올려야 합니다
그런데 올려놓는 부분을 영상으로 찍은 줄 알았는데 ㅠㅠ
녹화 버튼이 안눌린 모양입니다 ㅠ
다 올려놓은 사진밖에 없네요 ㅠㅠ 죄송합니다
패드 위에 아래처럼 부품을 올려주시면 됩니다!
그리고 핫플레이트를 사용해서 PCB를 구워(?)줍니다
PCB를 굽기 위해 잠시 빌려왔습니다 ㅋㅋㅋ

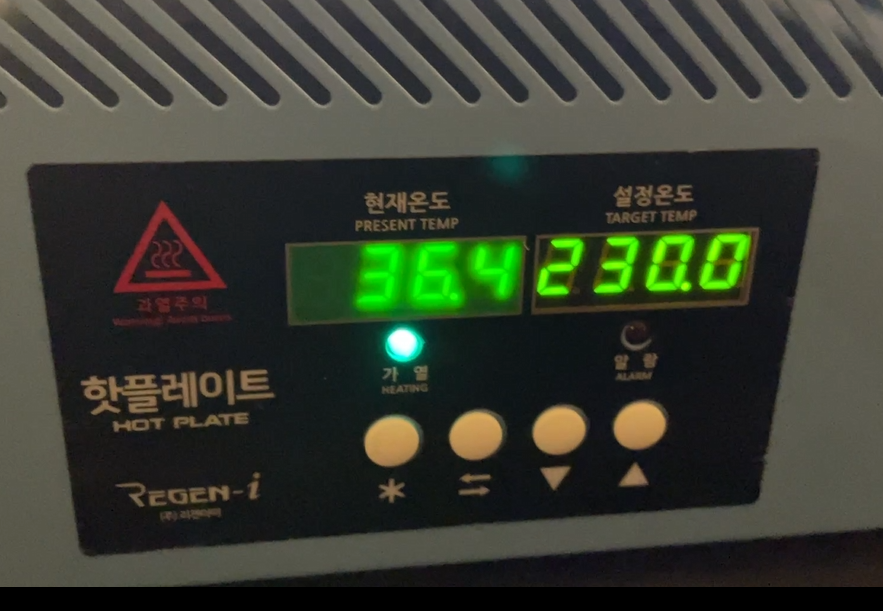

저는 230도로 설정했어요!
열이 오르는데 시간이 10분 정도 걸리는 것 같습니다
온도가 올라가면 점점 크림납이 녹으면서
부품들이 제자리를 찾아가요!!
육안으로 확인하면서 혹시나 쇼트가 나고 있는 부분이 있는지 확인해줍니다!
아직 핫플레이트에 올려져 있을때는 부품이 떨어지기 때문에
이때 부품을 잘 정렬하는게 좋아요!
부품들이 잘 붙었다면!
핫플레이트를 끄고 PCB가 식을때까지 기다려줍니다!
매우 뜨거우니 조심!!!!
부품이 다 붙었다면!
이제 스위치를 마저 납땜해보겠습니다!
스위치는 하나하나 올려서 납땜하시면 됩니다!
붙일때 생각보다 삐뚤어지길래...
삐뚤어지지 않게 잘 정렬해야겠더라구요 ㅠ
저는 위쪽은 흑축으로 하고,

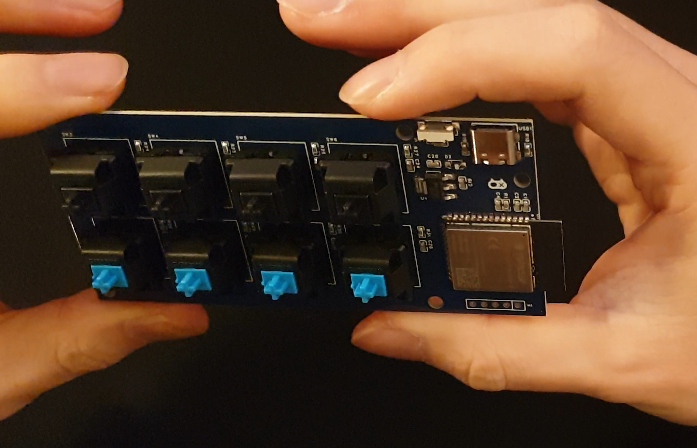

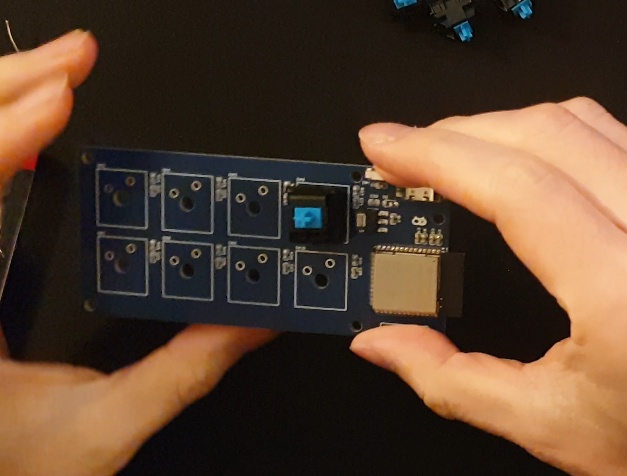

아래쪽은 청축으로 해보았어요 ㅋㅋ
스위치 개수 부족... 6개씩 있어서 4개씩 달았어요... T^T
이제 여기에 키캡을 달아주시면 되는데요!
제가 가지고 있는 키캡이...
전에 키보드 분해해서 남은 키캡 뿐이라...

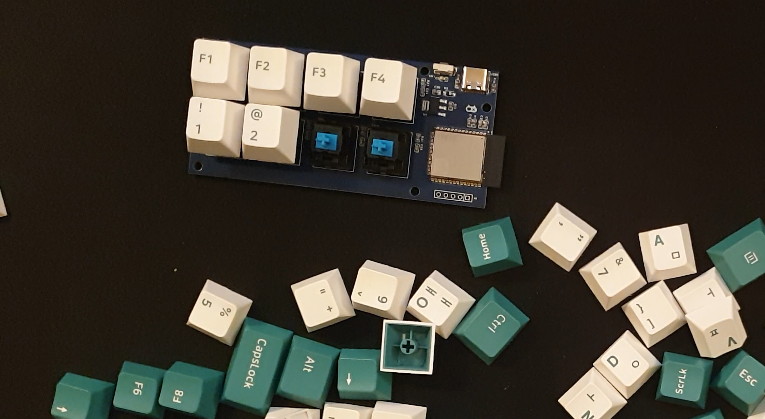

이중에 몇개 골라서 끼워봤습니다 ㅎㅎ...
3D 프린터로 뽑을까 싶었는데, 지금은 필라멘트 컬러가 한개 뿐이라서 ㅠ
나중에 기회되면 한번 뽑아서 달아보겠습니다 ㅎㅎ
이렇게 납땜을 끝내고
굴러다니는 키캡 몇개 끼워봤습니다!!

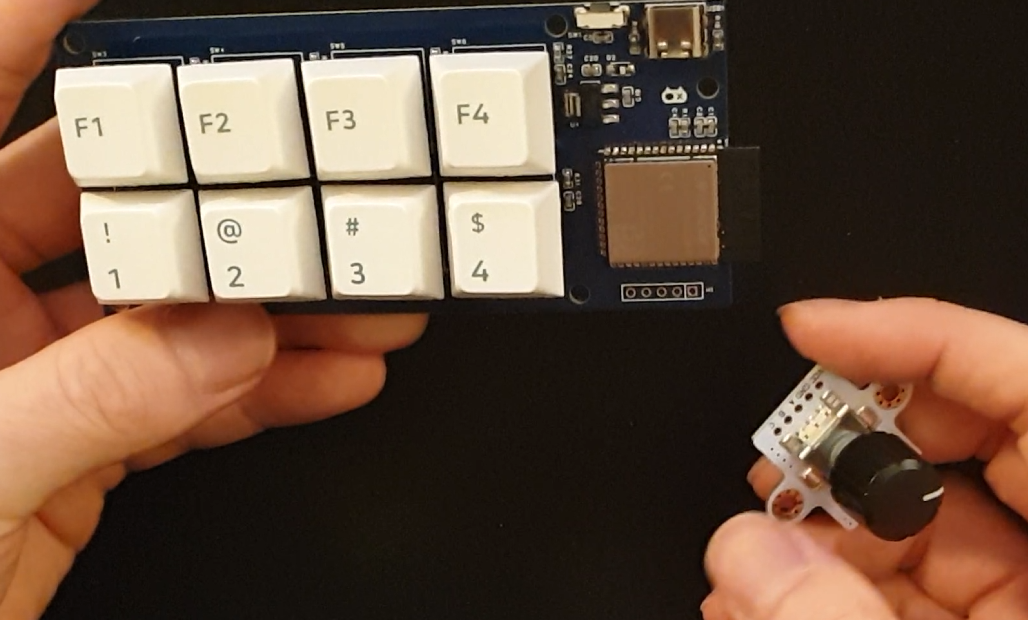

아직 로터리 엔코더를 부착하진 않았는데요!
이건 케이스를 만들어야 위치를 고정할 수 있어서
케이스를 제작하고 난 뒤에 부착하도록하겠습니다!!
여기까지 SMT 작업을 마쳤구요!
다음에 케이스 제작해보도록 하겠습니다!!
감사합니다!
그리고 이 포스팅은 PCBWay의 지원을 받아 제작하게 되었다는 점 알려드립니다 :D
PCBWay에 감사드립니다!
